Relevé de l’existant, modélisation 3D, Scan to BIM et vectorisation de plans 2D pour l’architecture.

Services dédiés à l’architecture, aux gérances immobilières, entreprises de construction générales et de facility management.

  • Relevés intérieurs & extérieurs en 3D par photogrammétrie aérienne par drone et scanner laser (Lidar).

  • Scan to BIM, modélisation 3D à partir du nuage de points.

  • Vectorisation des plans d’étage, des élévations et des plans de coupes en 2D à partir du nuage de points.

  • Plans d’enquête au niveau de détail 1/100ème et plans d’exécution au 1/50ème ou autres sur demande.

  • Maquettes 3D aux normes BIM IFC.

  • Plans conformes aux normes SIA.

  • Précision centimétrique.

  • Génération des orthophotos de la parcelle, de la toiture et des façades de bâtiments.

  • Modélisation 3D et géoréférencement du terrain.

  • Génération des lignes de niveau à toutes les échelles et résolutions, précision centimétrique.

  • Intégration de modèles architecturaux de synthèse dans les modèles 3D de l’environnement existant.

  • Mesures et analyses thermographiques. Isolation bâtiments, monitorage installations solaires.

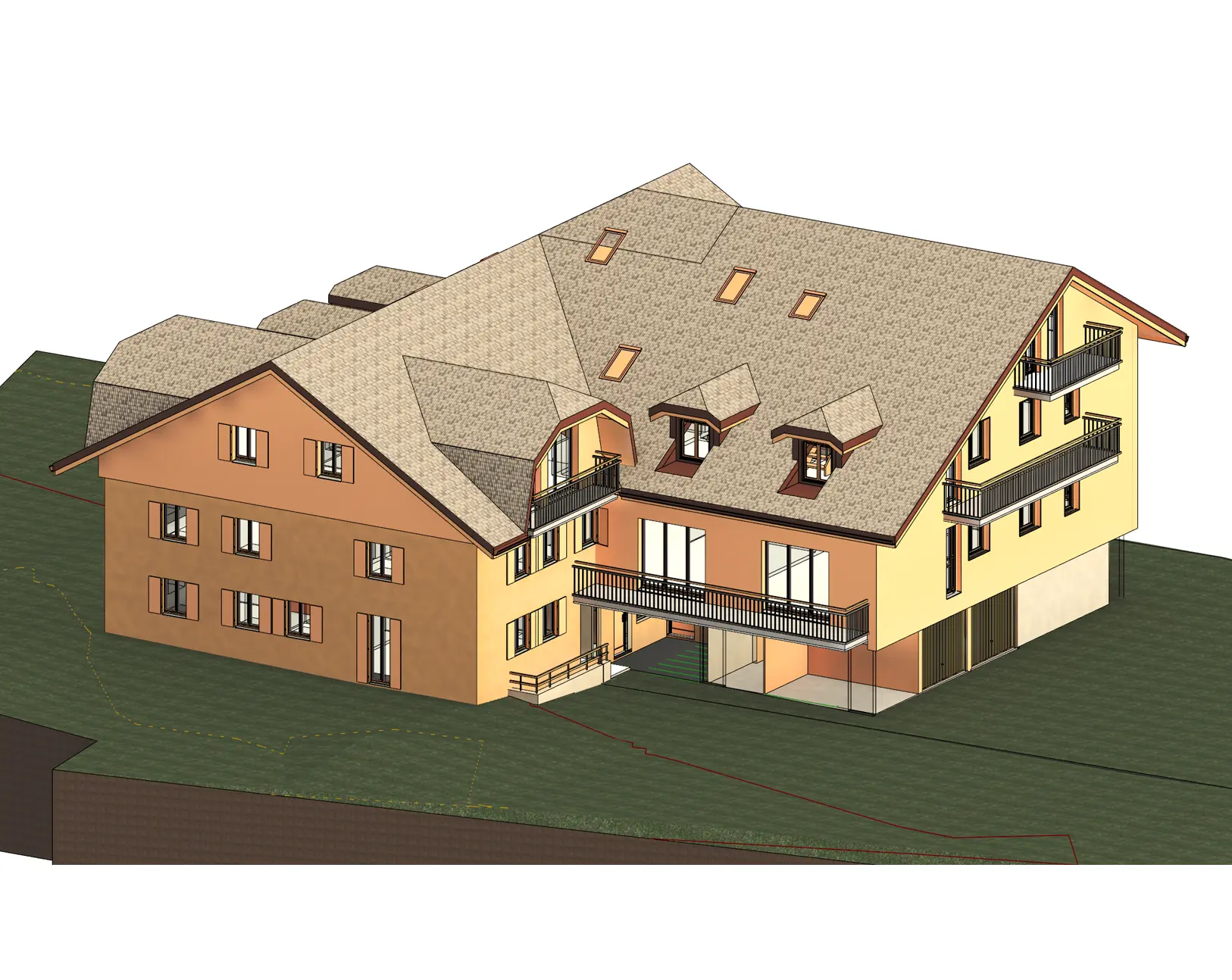

Scan to BIM, modélisation 3D

Relevés intérieurs & extérieurs modélisation 3D plans 2D architecture Relevés intérieurs & extérieurs modélisation 3D plans 2D architecture

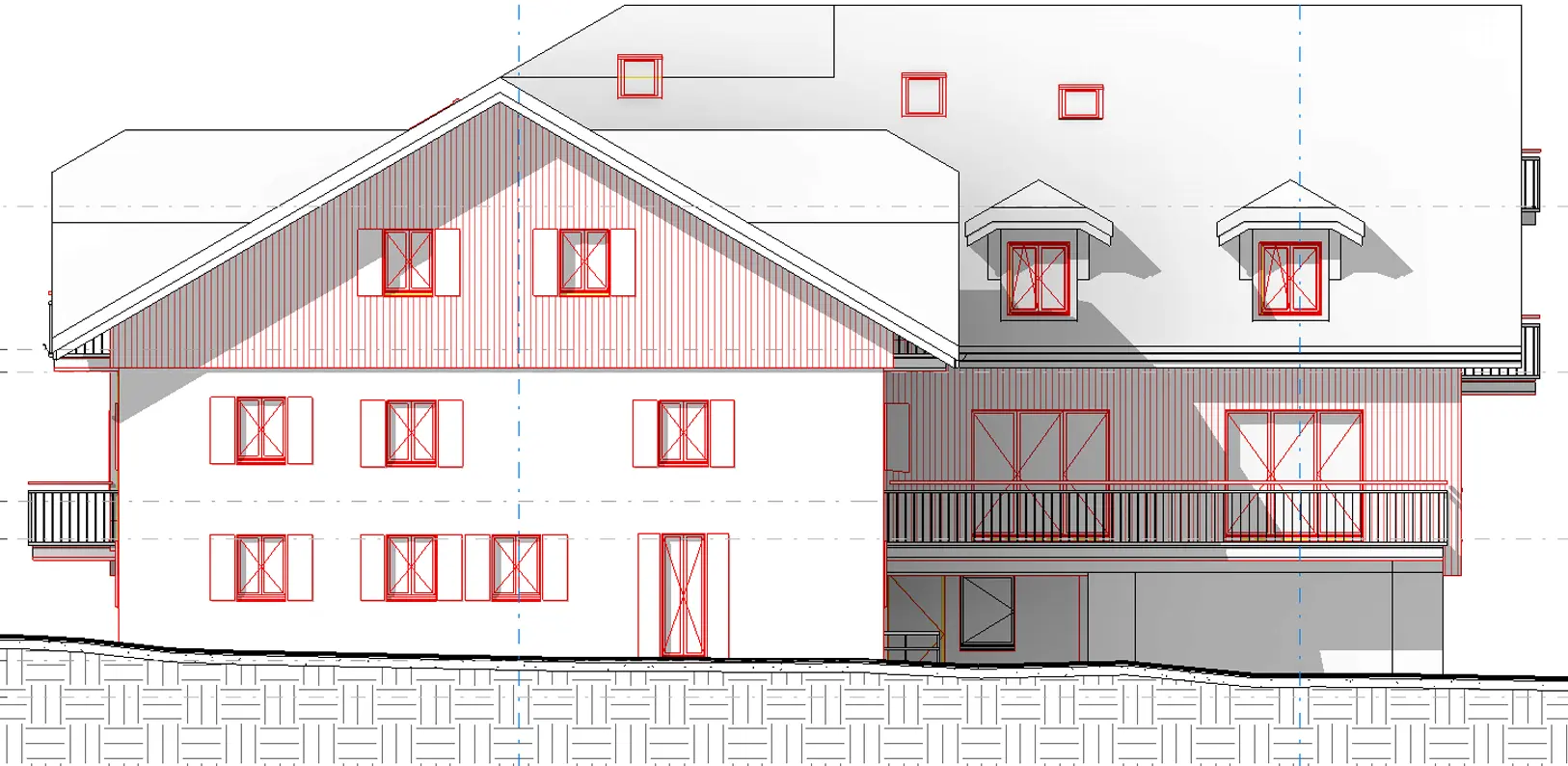

Elévation Façade 1/100ème

Relevés intérieurs & extérieurs modélisation 3D plans 2D architecture Relevés intérieurs & extérieurs modélisation 3D plans 2D architecture

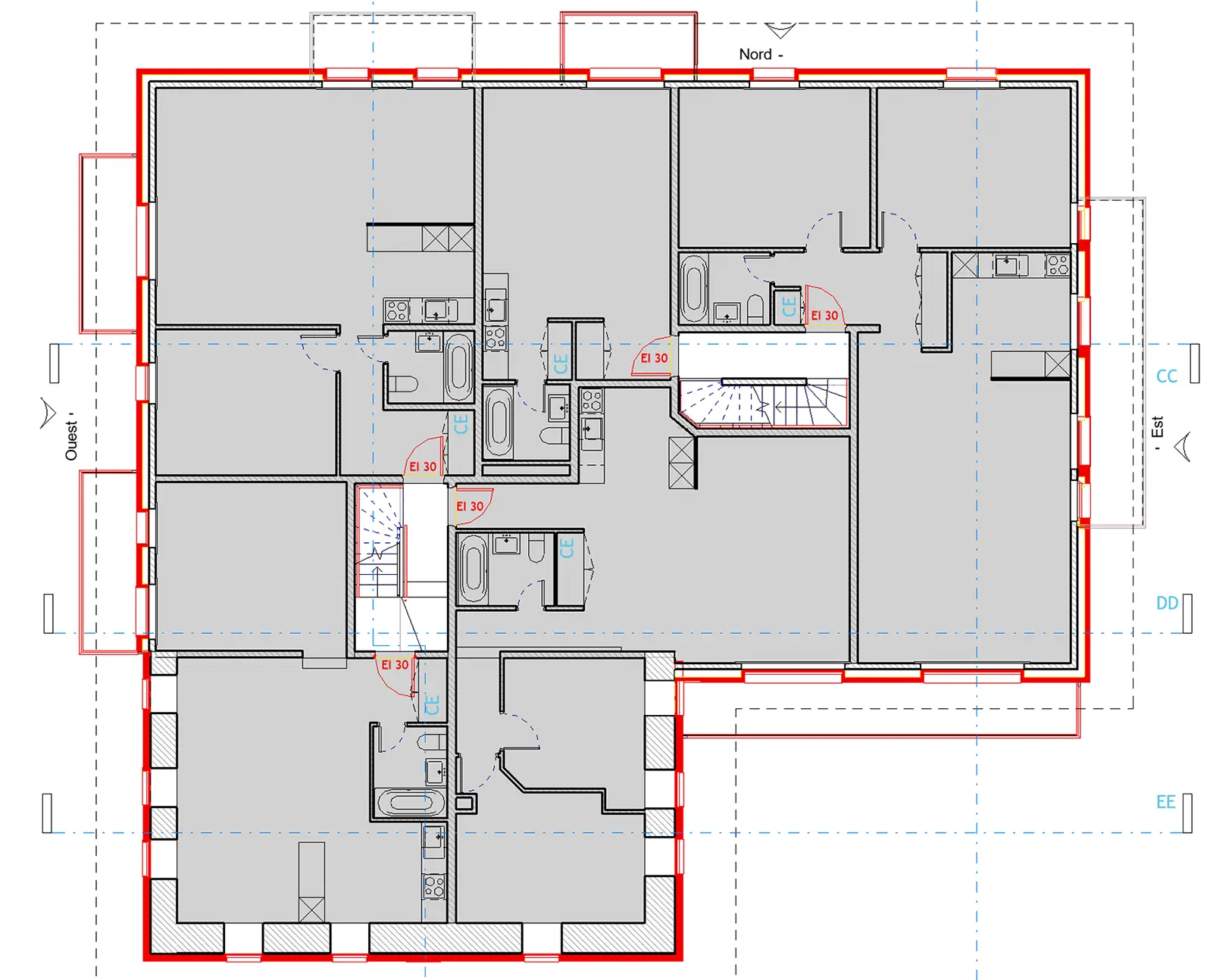

Plan d’étage au 1/100ème

Relevés intérieurs & extérieurs modélisation 3D plans 2D architecture Relevés intérieurs & extérieurs modélisation 3D plans 2D architecture

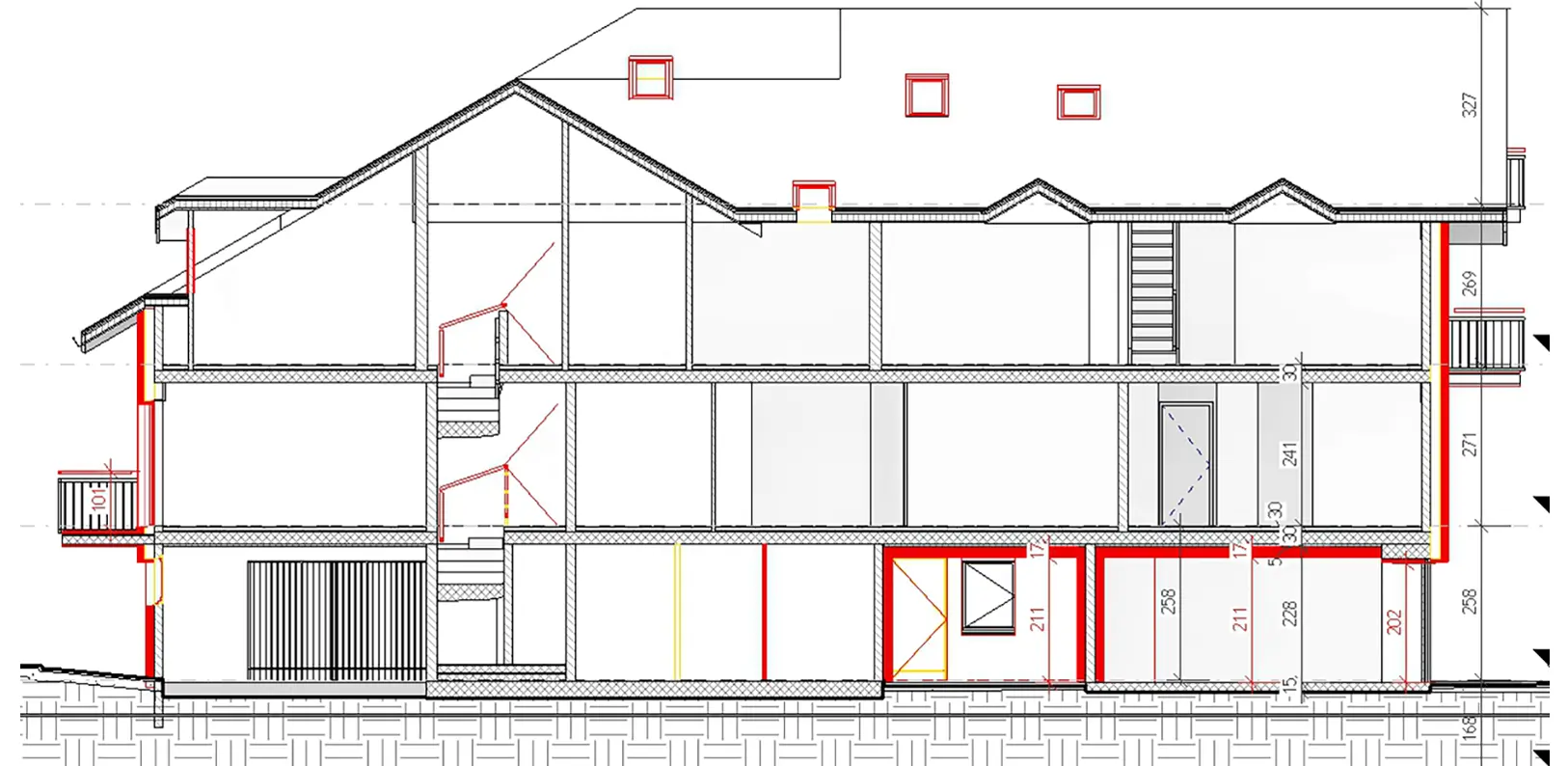

Coupe Transversale 1/100ème

Relevés intérieurs & extérieurs modélisation 3D plans 2D architecture Relevés intérieurs & extérieurs modélisation 3D plans 2D architecture

Guide d’utilisation du viewer 3D.

  • Fonctions de mesures de distance, périmètre, surface, volume, altitude, dénivelé et pente en cliquant sur l’icone Mesures_Nira.
  • Possibilité d’ajouter des annotations, images, liens, description de défauts, suivi d’interventions, vue sur des points d’intérêts ou autres remaques en cliquanr sur l’icone Callout.
  • Affichage des calques, des mesures et des annotations Layers.
  • Affichage des photos et des caméras, icone et des orthophotos, icone (si disponibles).
  • Description des raccourcis clavier et fonctions de navigation en cliquant sur l’icone « Help ».
